旋转式格栅除污机

一． 用途
    XGS旋转式格栅除污机适用于市政污水处理厂和厂矿污水处理设施中的污水预处理工艺.具体应用于:
1. 市政给排水工程泵站,进水口处.
2. 纺织,印染,屠宰,制革,造纸等工业废水的杂物清除.
3. 制糖,酿酒,食品加工中的污物清除.
4. 自来水取水点的进口,热电厂冷却水的进口处.
技术参数

设备型号 XGS300 XGS500 XGS800 XGS1000 XGS1200 XGS1400 XGS1600
设备宽度 300 500 800 1000 1200 1400 1600
有效栅宽B 150 350 650 850 1050 1250 1450
外型总宽B2 600 800 1100 1300 1500 1700 1900
有效栅隙B 1,3,5,10,15,20
耙链钱速度 约2m/min
电机功率KW 0.75 0.75 1.1 1.1 1.5 1.5 2.2


安装尺寸

 安装角度A 60,65,70,75,80
渠宽B3 350 550 850 1050 1250 1450 1650
渠深H1 任选
排渣高度H2 700
导流槽长L2 L2=Hlctg a+600
安装总长L1 L1=(H1+H2)ctg a+1400
回转式格栅除污机

    概述：该机型为链传动多耙齿固定机械格栅除污机，适用于污水和雨水泵站及污水处理厂去除粗大漂浮物和悬浮物。该机特点同GLGS型。
型号 栅条有效宽B（mm) 栅条间隙（mm) 耙行速度（m/min） 框总宽度B12（mm） 格栅井宽（mm） 电机功率（kw） 格栅倾角
HZ800-1400 800-1400 15-60 5.97 B+230 B1+60 1.5 70-80°
HZ-1500-2000 1500-2000 20-60 5.97 B+230 B1+60 1.5 70-80°
HZ2200-3000 2200-3000 20-70 5.97 B+230 B1+100 2.2 70-80°

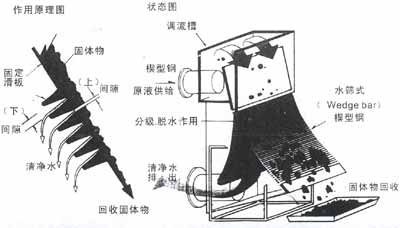

无动力弧形细格栅
一.1. 适用范围
    适用于各种不同类型,不同大小的污水处理工程,去除飘浮物,悬浮物,重心物等,作为一级处理,替代沉池.减少后处理工作量,强化畅通生物处理流程.节省运行费用,也适用于各种液固混合物的浓缩.
型号参数 NCS-400 NCS-500 NCS-700 NCS-1000 NCS-1400 NCS-1700 NCS-2000 NCS-2300 NCS-2700
滤网宽度(mm) 300 450 600 900 1200 1500 1800 2100 2400
滤网长度(mm) 900 900 900 900 1200 1200 1200 1200 1200
机体宽度(mm) 400 550 700 1000 1400 1700 2000 2300 2700
机体深度(mm) 1450 1450 1450 1450 1800 1800 1800 1800 1800
机体高度(mm) 1800 1800 1800 1800 2100 2100 2100 2100 2100
入口管经(DN) 50A 50A 65A 80A 100A 125A 150A 200A 100AX3
出口管经(DN) 100A 100A 125A 150A 200A 250A 300A 200AX2 250AX2
滤网离地高度(mm) 600 600 600 600 600 600 600 600 600
清水量m3/h 20 30 45 65 100 130 160 180 200
清水量m3/h 40 60 90 120 180 220 250 300 350
